Componentele unui sistem fotovoltaic explicate pe scurt
Dacă ești curios să afli care sunt elementele esențiale ale unui sistem fotovoltaic, acest articol îți va oferi o prezentare generală a fiecărei componente, ajutându-te să înțelegi conceptele fundamentale.
Un sistem fotovoltaic este alcătuit din următoarele părți:
- Panouri fotovoltaice
- Structura pentru montajul panourilor
- Invertor
- Acumulatori
- Cabluri
- Elemente de protecție și control
Detalierea componentelor
Panourile fotovoltaice
Acestea au rolul de a capta lumina solară și de a o transforma în curent electric continuu. Curentul generat este apoi transmis la invertor prin intermediul cablurilor solare.
Structura pentru montajul panourilor
Această componentă este responsabilă pentru fixarea panourilor pe diferite tipuri de suprafețe, fiind adaptată specific pentru fiecare tip de acoperiș.
Invertorul
Invertorul are funcția de a transforma curentul continuu, provenit de la panourile fotovoltaice, în curent alternativ, care este utilizat pentru alimentarea locuințelor, similar cu cel furnizat de rețeaua națională.
Acumulatorii
Acestia, cunoscuți și sub denumirea de baterii, stochează surplusul de energie generat în timpul zilei, pentru a fi utilizat ulterior, atunci când soarele nu mai strălucește sau când este necesar un plus de putere. Acumulatorii funcționează tot cu curent continuu.
Cablurile
Cablurile sunt esențiale pentru conectarea panourilor, invertorului, acumulatorilor și elementelor de control la tabloul general al casei. De obicei, aceste cabluri sunt neglijate de utilizatori, dar ele pot provoca probleme neprevăzute dacă traseele nu sunt corect planificate.
Categoriile de cabluri includ:
- Cabluri solare, care conectează panourile la invertor, având două învelișuri, cu protecție împotriva razelor ultraviolete.
- Cabluri de putere, care leagă invertorul de tabloul general al casei, necesită perforarea pereților dacă tabloul este amplasat în interior.
- Cabluri de comunicație, care permit echipamentelor să funcționeze ca un sistem unitar, facilitând comunicarea între acumulatori și invertor sau între invertor și contorul inteligent.
Elementele de protecție
Acestea se împart în două categorii principale:
Protecție pentru curentul continuu
- Tabloul cu siguranțe fuzibile: Protejează cablurile și invertorul de supracurenți, având posibilitatea de a decupla manual legătura dintre panouri și invertor.
- Întrerupător de curent continuu: Utilizat pentru a întrerupe legătura dintre invertor și acumulator, în caz de necesitate sau anomalii.
- Descărcător de curent continuu: Are rolul de a descărca energia statică a panourilor către priza de pământ, fiind util în cazul unor fenomene meteorologice extreme.
Protecție pentru curentul alternativ
- Întrerupătoarele automate termomagnetice: Acestea sunt cele mai frecvente și se instalează pentru protecția circuitelor sistemului.
- Întrerupătoarele diferențiale: Acestea identifică curenții reziduali și contribuie la prevenirea accidentelor, în special în zonele cu apă.
- Descărcătorul de curent alternativ: Acesta are rolul de a descărca surplusul de energie provenit din rețea sau de la un fulger către priza de pământ.
Este important de menționat și necesitatea unei împământări adecvate atât pentru partea de curent continuu, cât și pentru cea de curent alternativ, asigurând o funcționare optimă a sistemului de protecție.
Elementele de control
Acestea pot varia, dar cel mai utilizat este contorul inteligent, care măsoară energia consumată sau injectată în rețeaua națională. Dacă nu ești prosumator, invertorul utilizează informațiile furnizate de contor pentru a limita producția panourilor, astfel încât injecția în rețea să fie aproape zero. În cazul în care ești prosumator, contorul inteligent va oferi date statistice pentru aplicația invertorului, generând diverse statistici.
În anumite situații, când un sistem de încărcare pentru mașini electrice este integrat în sistemul fotovoltaic, contorul inteligent poate monitoriza energia generată și poate încărca vehiculul electric doar atunci când există suficientă energie solară disponibilă. Această abordare poate contribui la reducerea facturii de energie, dar presupune ca încărcarea să se facă în timpul zilei, când soarele este activ.
Aceste informații ar trebui să îți ofere o bază solidă pentru a înțelege cum funcționează un sistem fotovoltaic și care sunt componentele sale esențiale.

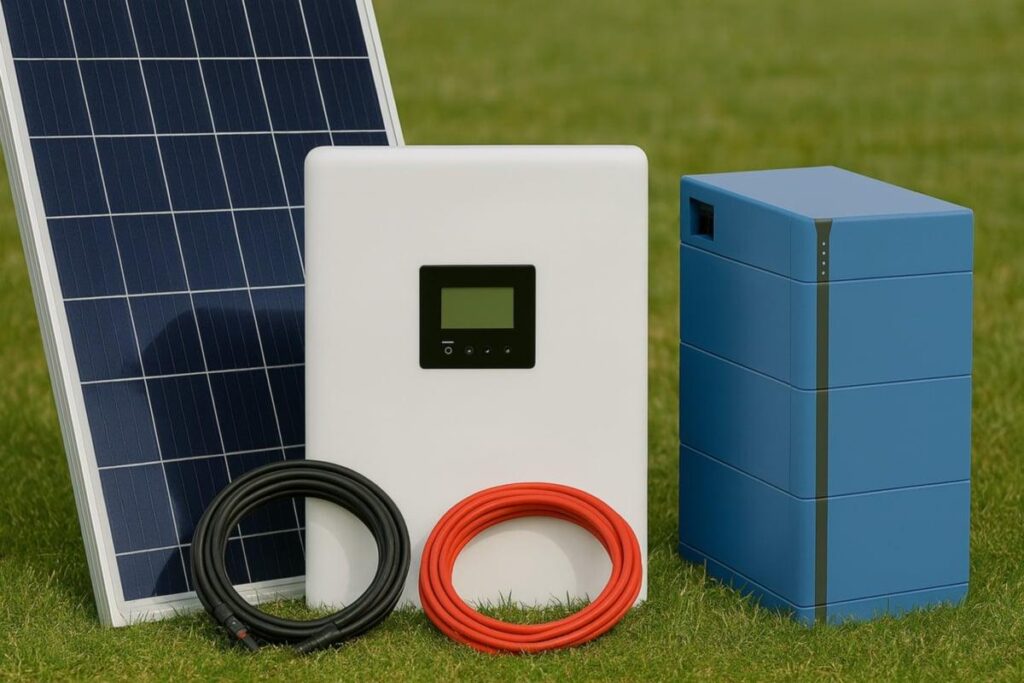

Imaginea utilizată în acest articol a fost preluata de pe site-ul b365.ro și poate fi vizualizată direct aici.
